乐享终端:看懂防爆标识,选对防爆设备

  • 分类:新品资讯
  • 来源:全球终端资讯
  • 发布时间:2020-12-14 14:30

在特性行业,譬如石油、天然气、石化、制药等行业。人员是在含有大量可燃性气体的危险环境中工作,必须根据国家规定使用【防爆型】电气产品设备。

   防爆型产品的外壳上一般有以下标志:





EX

D

II

B

T4

Gc

 ③

 ④



 ①   中国及国际电工委员会防爆标志

 ②   隔爆型

 ③   除煤矿、井下用之外的电气设备

 ④   按爆炸性气体环境的最大实验安全间隙或最小点燃电流分为abc三级

 ⑤   按设备最高表面温度分为t1至t6六个组

 ⑥   设备保护级别



     第①编码:

      EX—中国及国际电工委员会防爆标志;

      EEX—表示欧共体;

      AD—意大利;

      MS、AE—法国;

      FLP—英国;

      UL、FM—美国;

      E——德国\IEC



      第②编码

    危险场所危险性划分:

    气体 (classⅰ)

    在正常情况下,爆炸性气体混合物连续或长时间存在的场所 zone0(0区) 。Div1

    在正常情况下爆炸性气体混合物有可能出现的场所1区。

    在正常情况下爆炸性气体混合物不可能出现,仅仅在不正常情况下,偶尔或短时间出现的场所2区。Div2

    粉尘或纤维 (classⅱ/ⅲ)

    在正常情况下,爆炸性粉尘或可燃纤维与空气的混合物可能连续,短时间频繁地出现或长时间存在的场所10区。Div1

    在正常情况下,爆炸性粉尘或可燃纤维与空气的混合物不能出现,仅仅在不正常情况下,偶尔或短时间出现的场所11区。Div2



    第③编码

    I——煤矿、井下用电气设备

    II——工厂用电气设备



    第④编码

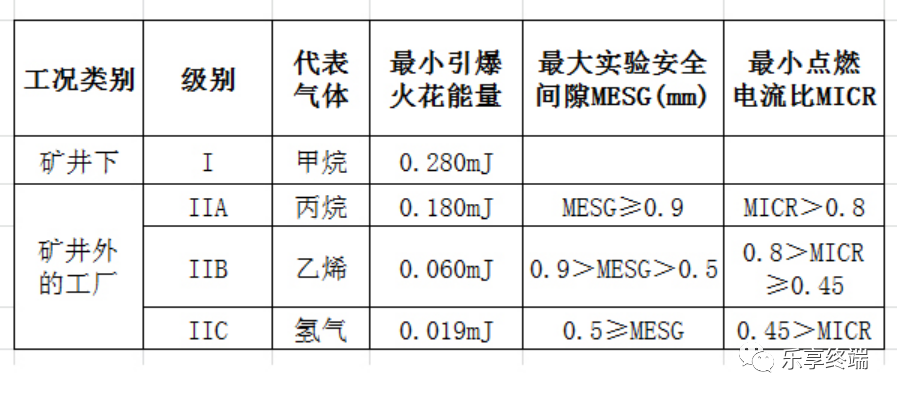

   II类爆炸性气体环境的分级



   第⑤编码

   II类爆炸性气体环境中电气设备温度组别

温度组别

自然温度T(℃)

常见爆炸性气体

设备允许表面温度(℃)

T1

T≥450

氢气、丙烯晴等46种

450

T2

450>T≥300

乙炔、乙烯等47种

300

T3

300>T≥200

汽油、丁烯醛等36种

200

T4

200>T≥135

乙醛、四氟乙烯等6种

135

T5

135>T≥100

二硫化碳

100

T6

100>T≥85

硝酸乙酯和亚硝酸乙酯

85



   第⑥编码

  设备保护级别 “Ga”、“Gb”、“Gc”、“Ma”或“Mb”。

   设备保护级别(EPL):根据设备成为点燃源的可能性和爆炸性气体环境、爆炸性粉尘环境及煤矿甲烷爆炸性环境所具有的不同特征而对设备固定的保护级别。



    ─Ma级(EPL Ma):安装在煤矿甲烷爆炸性环境中的设备,具有“很高”的保护级别,该级别具有足够的安全性,使设备在正常运行、出现预期故障或罕见故障,甚至在气体突然出现设备仍带电的情况下均不可能成为点燃源。

    ─Mb级(EPLMb):安装在煤矿甲烷爆炸性环境中的设备,具有“高”的保护级别,该级别具有足够的安全性,使设备在正常运行中或在气体突然出现和设备断电之间的时间内出现的预期故障条件下不可能成为点燃源。

    ─Ga级(EPLGa):爆炸性气体环境用设备,具有“很高”的保护级别,在正常运行、出现的预期故障或罕见故障时不是点燃源。

    ─Gb级(EPL Gb):爆炸性气体环境用设备,具有“高”的保护级别,在正常运行或预期故障条件下不是点燃源。

    ─Gc级(EPL Gc):爆炸性气体环境用设备,具有“一般”的保护级别,在正常运行中不是点燃源,也可采取一些附加保护措施,保证在点燃源预期经常出现的情况下(例如灯具故障)不会形成有效点燃。

    ─Da级(EPLDa):爆炸性粉尘环境用设备,具有“很高”的保护级别,在正常运行、出现的预期故障或罕见故障时不是点燃源。

    ─Db级(EPL Db):爆炸性粉尘环境用设备,具有“高”的保护级别,在正常运行或预期故障条件下不是点燃源。

    ─Dc级(EPL Dc):爆炸性粉尘环境用设备,具有“一般”的保护级别,在正常运行中不是点燃源,也可采取一些附加保护措施,保证在点燃源预期经常出现的情况下(例如灯具故障)不会形成有效点燃。
